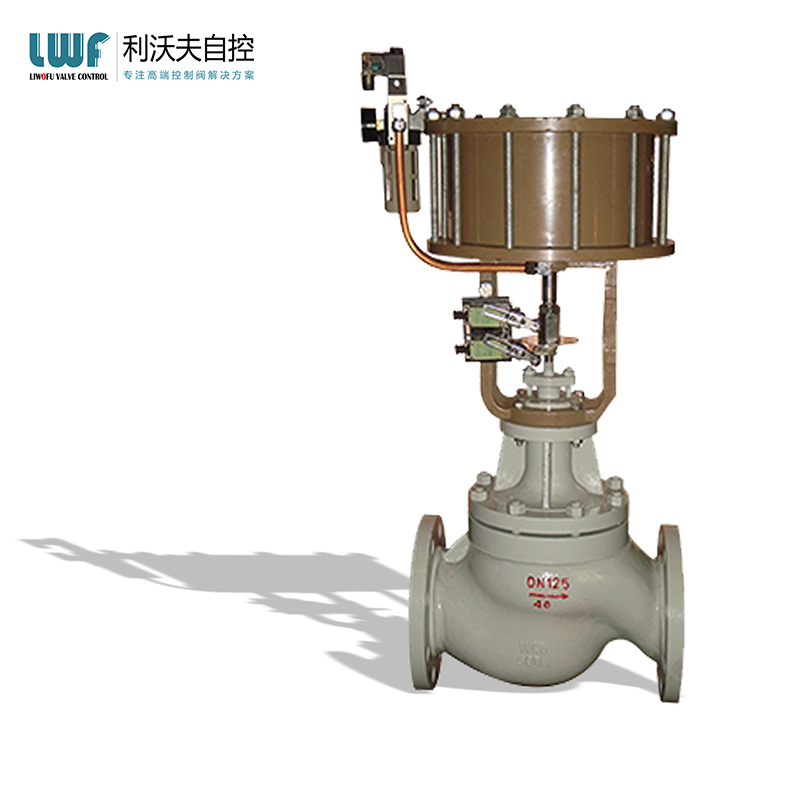

電動緊急切斷閥說明

緊急切斷閥：專用于安裝在液化烴球罐的進出口管道上，當罐區內發生火災、泄漏等事故時能夠快速及緊密切斷（TSO）和隔離易燃及有毒物料的開關閥。

當球罐液位達到或超過高高液位限時，電動緊急切斷閥能用于防止物料溢罐緊急切斷裝置。

電動緊急切斷閥應具有自動和手動關閉功能，手動關閉功能應包括控制室遙控手動關閉及現場手動關閉。

在此之外，在其他的文件資料上還有一下定義：

ESDV--emergency shutdown valve緊急關斷閥、

EIV---emergency isolation shutdown valve緊急隔離閥

EBV—emergeycy block valve緊急隔離閥

無論怎么稱呼其名號，其功能無怪乎一個，通過切斷，或者隔離，達到在發生火災時可以zui大限度的減小火災對生產裝置的影響，防止災情的進一步擴大。

其它對電動緊急切斷閥的諸如配管要求、TSO要求、手自動關閉功能，皆是服務于從屬于這個火災安全功能的緊急切斷裝置。

在平時的工作過程中，很多人會把用于火災隔離的電動緊急切斷閥與用于安全聯鎖SIS的切斷閥相混淆。

其實，電動緊急切斷閥EBV不同于SIS中聯鎖用的切斷閥。

SIS中的閥門是為了降低風險而設置的閥門，在發生危險之前動作，有功能安全和安全功能的要求，沒有結構設計上的防火要求；而此處的電動緊急切斷閥有API的防火結構設計要求，是發生火災后的能夠在火情情況下的可以實現減災的操作。到于采用BPCS還是SIS聯鎖，應根據HAZOP和LOPA的分析結果有無SIF而定。

所以自控貓認為，我們國內規范中關于“緊急切斷閥”的使用，容易產生歧義，不便于判斷哪些是用于火災隔離，哪些是用于聯鎖切斷。

建議在后續的規范修訂中，采用緊急隔離閥或火災隔離閥等用語，以便能夠清晰直觀的了解及區分其功能和使用場合。

利沃夫?yàn)槟扑]：緊急切斷閥結構及工作原理、安裝緊急切斷閥時注意事項及緊急切斷閥的好處

緊急切斷閥的工作原理

1）在日常工作中，該閥通常處于打開狀態，并且電磁閥線圈已斷電且不消耗功率。

2）發生事故時，閥線圈立即通電，閥快速關閉并自鎖。此時，即使關閉電源，閥門仍處于自鎖狀態，不會自動打開。

3）該閥使用先導閥瓣，即使壓力達到6bar也可以輕松打開。口徑比DN125大，使用杠桿手柄既省力又加快了閥門開關的速度。

4）當工作人員對事故做出響應并手動重新打開閥門時，氣體供應得以恢復。

緊急切斷閥的安裝規格

1）首先，根據閥體上的標記確定輸出方向和輸入方向。

2）焊接前，必須徹底清洗管道中的異物。在安裝和焊接之前，請反復檢查管道中是否有異物。

3）您也可以在打開包裝袋后立即進行焊接。為了安全起見，建議您首先檢查焊縫的清潔度。如果需要清潔，應在焊接前進行清潔。

4）在焊接之前，有必要在操作之前根據閥門材料，電極材料，電流，姿勢等確定合適的條件。為防止閥體變形，焊接時請勿使閥體過熱。焊接時保持閥門打開，并使用干凈的保護氣進行保護性焊接。

5）沿閥體側面指示的流向進行管道連接。通常，安裝在液相管線中的閥門應垂直安裝。如果需要傾斜，請與垂直線成45度以內安裝。嚴禁將其安裝在45度以上或水平或向下安裝。否則，由于結霜（冰），閥門將無法正常工作。

緊急切斷閥有哪些特殊要求？

1）沒有防火要求，必須根據傳統的開關閥進行工程設計，或者根據實際需要進一步滿足API防火要求。

2）有防火要求，我們將在必要時作出回應。閥體零件符合API防火要求。根據實際情況，考慮使用撓性塞或撓性氣體供應管線，或根據您的實際需要進一步滿足執行器的耐火性。

3）為了滿足API+UL1709，防火要求，延遲運行，閥體零件+執行器的整體防火要求是必需的，并且管道，接線和橋架的防火要求也要考慮在內。
