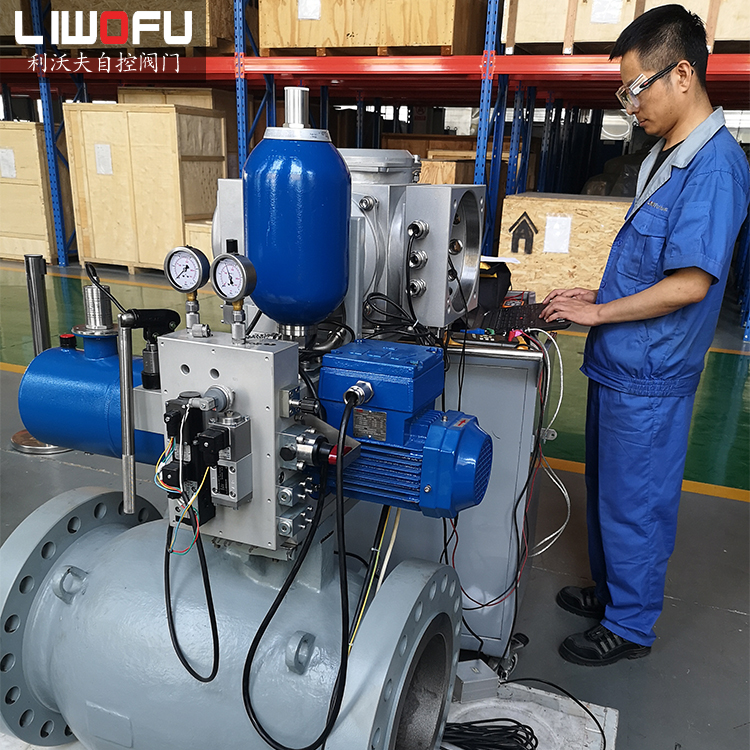

電動軸流式調節閥

電動軸流式調節閥閥芯在套筒內軸向移動。閥芯設計為抵消前后壓力的壓力平衡結構。由于差值產生的力不平衡，不能擴大常規閥徑，改善了壓差不大的局限性。電動軸流式調節閥調節精度高、調節范圍廣、使用壽命長，可廣泛應用于石油、天然氣、化工、電力、冶金等行業。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

調節閥的研制是油氣管道關鍵閥門國產化的重點課題之一。為解決現有常規調節閥技術存在卡死、振動、噪音大、驅動扭矩大、可靠性低、使用壽命短、密封填料易泄漏等缺點。我們取消了對常用調節閥球閥閥體結構和“S”型流道的限制，吸收了套筒調節閥的優點，創造了一種全新結構的分體式軸流調節閥。

電動軸流式調節閥芯沿閥體腔內的流道布置，流體的流動方向在通過調節閥的過程中基本不發生變化，而是沿管道方向沿軸向流動，所以流量減少了。降低流路阻力，降低壓力損失，提高單位面積循環能力顯著減少噪音和湍流的產生。電動軸流式調節閥套沿管道流動方向安裝。

電動軸流式調節閥優點如下

1、電動軸流式調節閥閥芯在套筒內軸向移動。閥芯設計為抵消前后壓力的壓力平衡結構。由于差值產生的力不平衡，不能擴大常規閥徑，改善了壓差不大的局限性。

2、在閥門內腔設置流線型的閥芯套，使流體的流動和流動順暢。這樣可以使管道流體均勻分布，平衡壓力，防止介質順暢流動。它在閥門控制過程中發生顯著變化。

3、介質流沿閥門環形流道軸向流動，閥體流體流動方向很小，能量損失小。一體式鑄造滾筒結構更適合壓力容器的受力要求，承壓性能好。

電動軸流式調節閥調節精度高、調節范圍廣、使用壽命長，可廣泛應用于石油、天然氣、化工、電力、冶金等行業。

電動軸流式調節閥型號說明

例：(K)ACVF-900 Class	字母含義說明
K	類型代號(“K”表示抗硫；“G”表示高溫；“D”表示低溫)
A	軸流式
CV	調節(控制)閥
F	分體式
900 Class	公稱壓力等級代號

電動軸流式調節閥主要技術參數

壓力等級	ANSI 150 CL~900CL(1.6MPa~16.0MPa)
公稱通徑	NPS2"~20(DN50~DN500)
使用溫度	-46℃~+130℃
適用介質	油品、凈化天然氣、一般含硫天然氣(HyS+COy≤8mo 1%) 、高含硫天然氣(H，S+CO，s21mo1%)、城市煤氣等。
傳動方式	電動、蝸桿蝸輪傳動
執行規范	設計制造：GB/T 17213、IEC 60534 結構長度：ANSIB16.10、GB/T 12221 法蘭連接：ANSIB16.5、JB/T79-94(可按用戶訂貨指定法蘭標準生產)抗硫閥：NACEMR 0175設計制造。
泄漏等級	優于FCI70-2標準第IV級要求
流量特性	等百分比特性
調節閥的開度	10%~90%
噪音	距離閥門下游1m處的噪音≤85dBA
