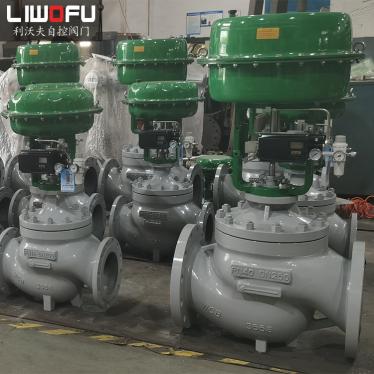

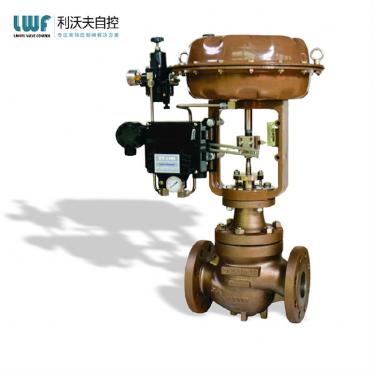

智能型氣動調節閥

智能型氣動調節閥采用通用、可更換的模塊化設計。它結構緊湊，變化多樣。氣動調節閥適用于各種高壓差、低噪音和高噪音。在精度方面，可以滿足用戶的各種要求。

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：很好內部成本控制，減少了開支，讓利于客戶！
交貨快捷：Xian進生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-67008999

產品詳情

智能型氣動調節閥采用通用、可更換的模塊化設計。它結構緊湊，變化多樣。氣動調節閥適用于各種高壓差、低噪音和高噪音。在精度方面，可以滿足用戶的各種要求。模塊化設計很好提高了閥門的密封水平和使用壽命，大大簡化了用戶在使用和維護中的操作過程，從而顯著提高了調節閥的整體性能。

氣動調節閥特點如下

1、安裝方便：可自動調節。配置簡單靈活，對閥門的正反轉操作、流量特性、行程限制、分流操作功能的設置非常方便。

2、定位器幾乎不消耗空氣，只有在輸出壓力下降時才排氣，所以大多數情況下處于不消耗空氣的狀態。采用5段脈沖壓電閥門控制方式，可實現高速準確的閥門定位。

3、智能通訊和現場顯示功能，方便維護人員檢查和維修閥門的運行情況。

4、具有氣動調節閥自診斷功能。智能電動定位器可讓您定量測量和診斷氣動調節閥和執行器的性能。檢測氣動調節閥的行程變化，測量調節閥位置的變化，診斷使用中調節閥的磨損，密封氣動執行機構。安全性為閥門維護和系統運行提供了科學的安全保障。

智能型氣動調節閥技術參數

1、閥體參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	150
閥座直徑		20	25	32	40	50	65	80	100	150
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	440
額定流量系數(KV)	套筒	6.3	10	16	25	40	63	100	160	360
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0.6
允許壓差(MPa)	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4
額定行程		16			25		40			60
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
閥體材質		碳鋼（WCB、WCC）、不銹鋼（CF8、CF8M、CF3、CF3M、雙相不銹鋼2520）

2、閥內件參數

閥芯形式	單座柱塞型、套筒導向型
流量特性	線性、等百分比
閥芯材料	不銹鋼(304、316、316L)

3、執行器參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
很好面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

智能型氣動調節閥性能指標

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

氣動調節閥工作原理
氣動調節閥工作原理
 氣動蒸汽調節閥工作原理
